繪制女兒墻
我們已經學習了如何去繪制造型欄桿，那么學員們會不會舉一反三呢？比如我們看見的女兒墻就可以用該方法來繪制。
1、先繪制開間38100mm，進深12900mm的墻體（具體的門窗就不再做了）

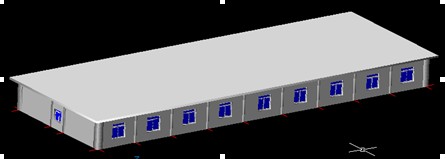

2、繪制一個平屋頂。
選擇“房間屋頂” “房間布置”“搜屋頂線”,偏移外皮距離:600
   然后用“三維建模” “造型對象”“平板”：
選擇一封閉的多段線或圓<退出>:
請點取不可見的邊<結束>
選擇作為板內洞口的封閉的多段線或圓:
板厚(負值表示向下生成)<200.0000>
3、移位:在z軸上移動3000，使之在最上面變成屋頂

4、做一個路徑
先“搜屋頂線”,偏移外皮距離:300，然后移位，在z軸上移動3200mm
然后3do動態觀察

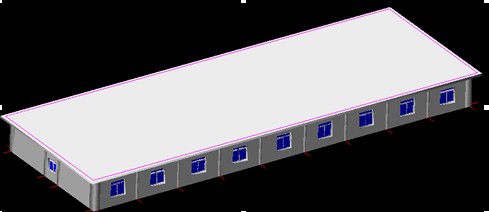

圖上洋紅色的線即為路徑

5、繪制欄桿
   先回平面(空白處右擊視圖設置平面圖)


在左下角繪制一個欄桿：畫圓c,直徑=80，拉伸=1000


6、作女兒墻
(1)、“三維建模” “造型對象”“路徑排列”
     選擇洋紅色線為路徑（第4步中作的），排列單元的對象是欄桿（第5步中作的）

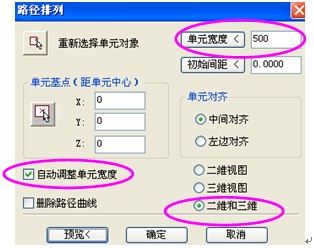

其中紅色圈的必須要選擇，單元寬度根據實際情況可以調整

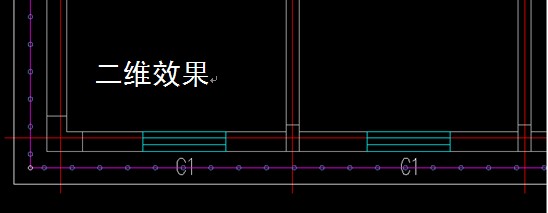

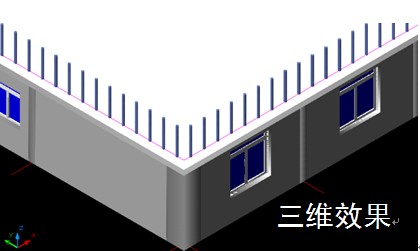

效果如下圖


要將原始的欄桿刪除（左下角繪制的那個欄桿）

(2)、再次移動路徑，移位yw：z軸1000
(3)、做扶手

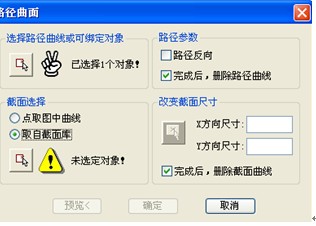

“三維建模” “造型對象”“路徑曲面”

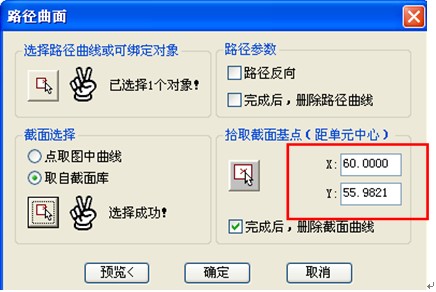

其中：路徑為洋紅色的封閉多段線，截面取自截面庫

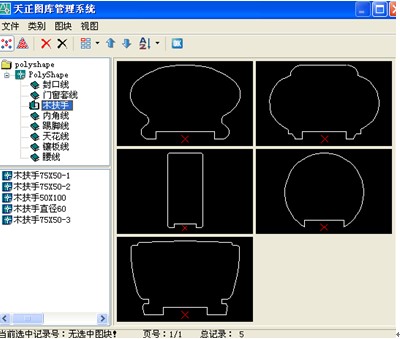

選擇任意一個扶手

截面的大小根據你的圖形，進行調整，我們在這里可以調節成X：100
（另一個不需要修改，自動進行調整）
(4)、復制幾個，得到橫向的效果
Co，輸入距離為@0,0,-300   @0,0,-600
效果如圖:

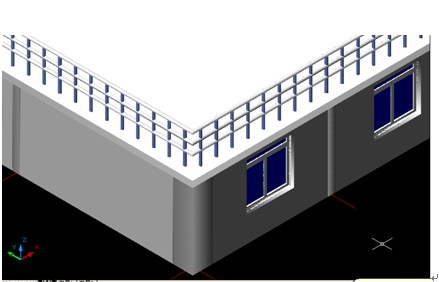

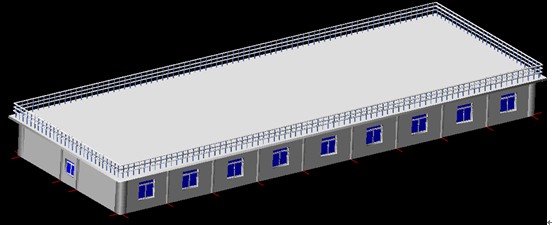

完成后，最終女兒墻的效果
