Illustrator的漸變網格工具能產生更為自由和豐富的漸變色彩填充，其色彩過渡的表現非常出色，甚至成為許多設計師進行藝術創作的主要工具。今天我們就來用這個神奇的工具繪制一個逼真的大蘋果。

　　網格工具（Mesh Tool） 快捷鍵：U 。完成效果如圖。

　　蘋果繪制過程：

　　蘋果主體制作

用矩形工具畫出適當大小的矩形，并填充蘋果的主色，然后用網格工具在矩形上增加一個節點

用白箭頭工具調節外形以切合蘋果的形狀，由于引時的節點很少，很容易利用方向線控制形狀

不斷用網格工具增加節點，并在左右橫向方向上分別按明暗關系設置適當顏色

進一步增加節點細化蘋果的明暗變化，并在上下豎向方向上分別按明暗關系設置顏色，表現出蘋果的圓體形狀

　　蘋果上沿制作

方法與主體相似，畫出的矩形填充蘋果的主色，然后用網格工具在矩形上增加一個節點

同樣用白箭頭工具調節外形以切合蘋果的形狀，注意兩端的尖角實際上是各有兩個節點幾乎重合在一起而形成的

由于網格不能形狀團合的環形，所以設置網格時要盡能按蘋的環形明暗變化來進行布局

蘋果柄制作

畫出與柄形狀相似的矩形，填充蘋果主色

增加網格，并調節形狀，設置顏色的明暗

增加網格細化顏色的表現



　　陰影制作

其制作方法與其它部分類似，不同的是它的顏色為灰 - 白 - 灰

白箭頭調節形狀

設置網格顏色時要注意邊緣所有節點的顏色都必須是白色，這樣才能生產與白色背景過渡自然的陰影



　　合成

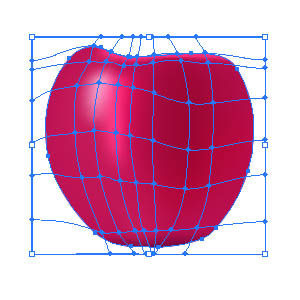

把主體、柄、上沿和陰影四部分按前后順序放到適當位置，最后再對所有圖象Ctrl+U群組一次，就完成了制作

　　觀察完成圖，網格工具在顏色過渡方面的表現的確是非常自然，在工作中深受設計師的喜愛。



　　附錄：兩種設置網格的方法

　　方法一：工作中通常在制作簡單的幾何形狀時（通常是矩形），就開始設置網格節點，然后再變形為復雜圖形，這樣對網格線的分布比較容易控制，如上面的制作就采用了這種方法。

　　方法二：有時網格線的分布要求會與色塊形狀產生沖突，不易設置，此時可先設網格線分布，然后用 Ctrl+7 裁切到邊緣輪廓以內即可，如下圖。

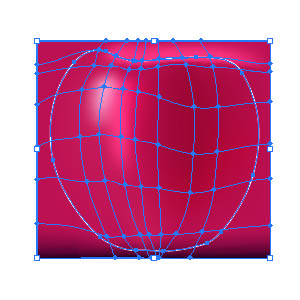

在矩形內設置網格分布

然后 Ctrl+7 裁切到蘋果的輪廓線內
